現代によみがえる鉱石ラジオ
さぐり式鉱石ラジオをつくる(銀河通信社製鉱石ラジオキット『銀河1型』)
ではさぐり式とはいったいどんなタイプのものかというと、まさに鉱物結晶が目に見える形としてあって、そこに針状の接点をまさに感度の良いところをさぐりながらラジオを聴く、という式のものを言います。
今まで国産で作られたキットは、固定式鉱石検波器と言われる太さ1cm前後、長さ3-5cmくらいの筒状のものを使用していました。
鉱石ラジオは、やはりこのさぐり式が鉱石ラジオたる醍醐味と言えるでしょう。
小林健二
1、
キットの内容は写真の通りで、サンドペーパーや小さなドライバーも入った完全キットとなっています。オマケにはゲルマニュームダイオオードが付いている説明書も入っているので、基本的にはこのままで組み上がるようになっています。しかしさらに小さめのドライバー(ブラスとマイナス)やハンダゴテ、しっかりとナットなどをしめるためのプライヤーなどがあると組み立てやすいでしょう。
2、
作業はまずスパイダーコイルを巻くことから始まります。このスパイダー枠箱のキットの特性部品の一つで、まさに大正時代の製法によって黒色特殊絶縁紙を型抜後、一枚一枚高周波ニスで塗り固め田というもので、ファイバー製のものよりも手製の時代をしのばれるような感じを受けます。

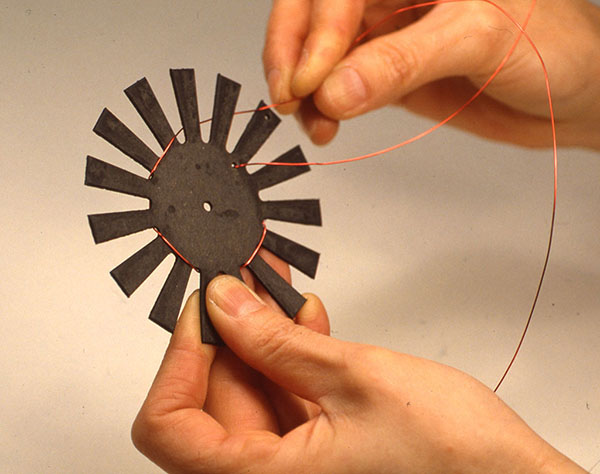

手順や方法については、解説書に詳しく書いてあるので、ここではそこに書いていない部分に絞り、述べてみます。スパイダーコイルを巻くコツはとにかくゆっくりとあぜらず一巻き一巻き、きっちりとつめて巻いていく方が良いでしょう。かといって紙製の枠が壊れ流程力を入れてはいけません。回数を数えて巻くのは結構めんどうなものですが、このキットの場合、巻き切れればいいように設計されているので、お茶でも飲みながら楽しんで巻き上げていけます。方向は右回りでも左回りでもお好きな方をどうぞ。
3、

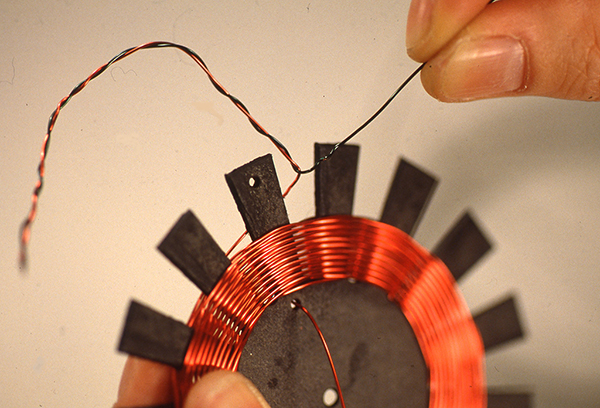

中間のタップになるところは、赤と緑の線を10-15cmくらい絡めてから、また同じように同じ向きに巻いていきます。ゆっくりと同じくらいの速度と強さできっちりと写真のような感じで巻き上げましょう。この赤と緑のエナメル線も懐かしい感じがします。
4、
コイルの巻き終わりは穴のある羽のところを1−2回ぐるっと線を回してから穴に通すとしっかりします。巻き始めの線、中間のタップの線、巻き終わりの線が、片方の面(同じ面)に出るようにしましょう。
5、

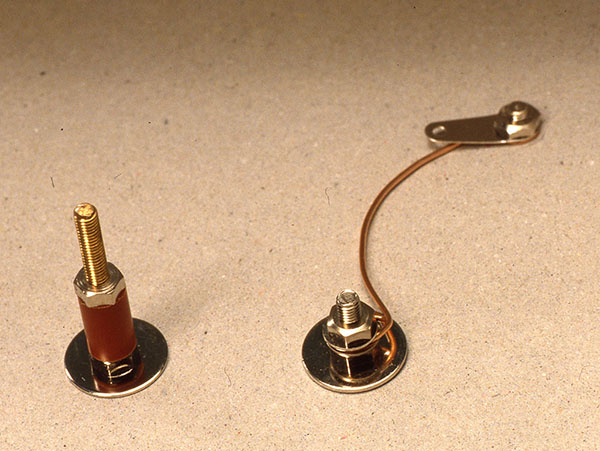

ターミナルを付けます。これらはカラーベークのまさに鉱石ターミナルとかつて呼ばれていたものです。もうあまり見かけません。後ろから裏側で線を絡めるため、取り付けるときあまり固く締めないようにしましょう。
6、

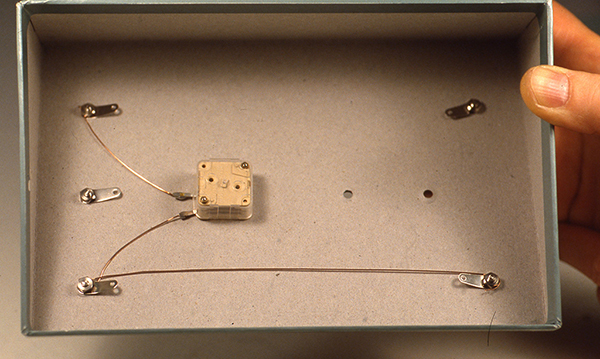

バリコンを付けます。もしこのポリバリコンが金属製のバリコンだったら、まさに昔の鉱石ラジオのパーツが全て揃うところです。しかし今日では難しいでしょう。(銀河通信社では単連のエアーバリコンを使用したキットをいずれ発売予定とか)
ただポリバリといっても、すでに線もハンダ付けされているので工作は楽にできます。コツとしては線はいつも時計回りにターミナルに巻きつけること(締めるときに緩まない)と、線はピンと張らず少々たるむように配線することです。
7、

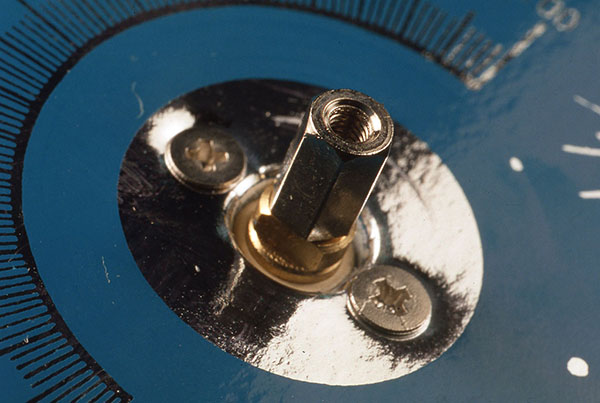

バリコンにシャフトを付けます。この際、右にいっぱい回してしっかりネジ込みます。またネジロックや瞬間接着剤で固定した方がいいでしょう。ただ接着剤はくれぐれもはみ出さないようにしましょう。
8、
ツマミを右にいっぱいに回した位置で、ツマミの後ろ側から小さなマイナスのドライバーでネジを締めて取り付けます。もっとしっかり取り付けたければさらに大きめのドライバーを用意して締めた方がいいでしょう。
9、
鉱石検波器の鉱石の部分を取り付けます。裏側からナットを締めて付けます。まさにこのラジオの心臓部です。あまり鉱石の表面を素手で触るのはやめます。ここには方鉛鉱が使われていますが、方鉛鉱なら全て感度がいいという事はありません。このキットでは銀を多く含んだ特別に選んだ鉱物を使用しています。またその土台にも特殊な合金を使用して、一つ一つ手作業で仕上げています。
10、
さぐり式の探る針はタングステンでできています。画像右上のように仮に取り付け、あとで調整します。
11、
10の部分を裏から見たところです。S字の銅線ですでに配線されていたり、ベークのスペーサーでコイルを付ける台としているのがわかります。
12、

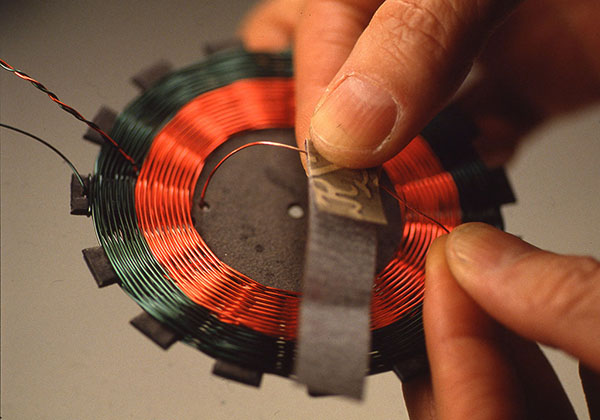

サンドペーパーでそれぞれの線の端と、赤い線の中間部分の配線をどうするのかよく理解した上で、エナメル線のエナメルを剥がします。色のついたエナメルなので銅の色が出てきたらOKと分かりやすくなっています。
13、

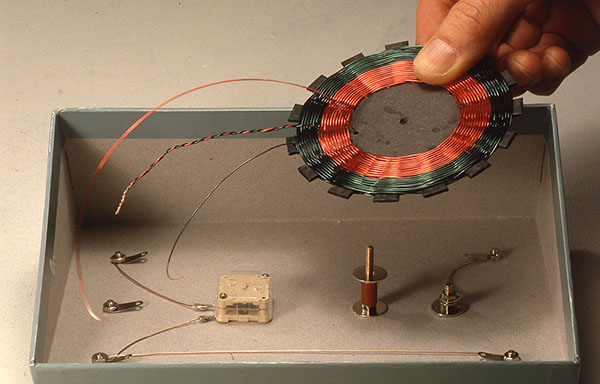

スパイダーコイルを取り付けようとしています。大きなワッシャーで挟み、ナットをプライヤーなどでしっかり締め、取り付けてください。
14、

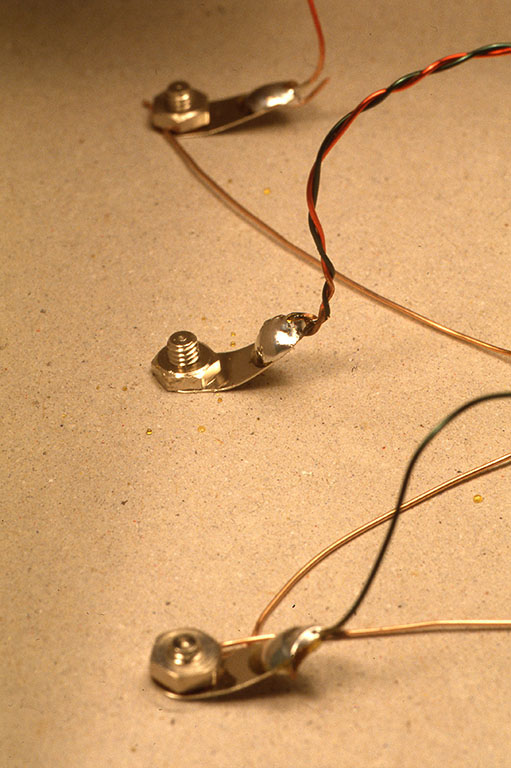

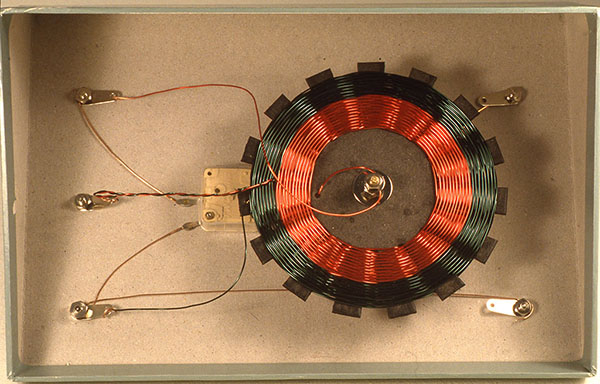

配線が終わった状態を裏側から見たところです。線の末はタマゴラグの穴に絡めてあるだけですが、この場合はハンダ付けが必要です。ハンダ付けしない場合は、ナットでしっかり他の線と一緒に強く締め付けてください。
15、
タマゴラグの穴に線を絡め付けた後、ハンダ付けをした状態です。
16

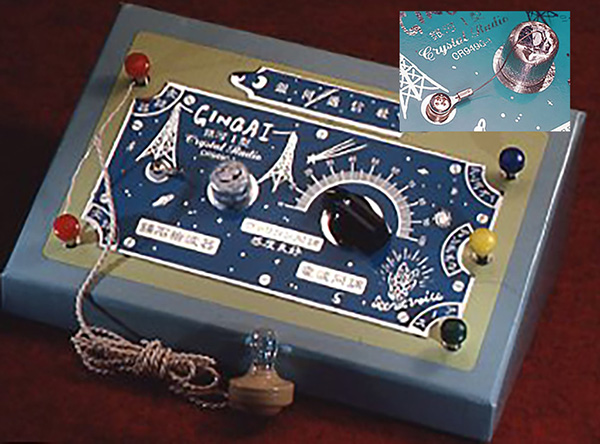

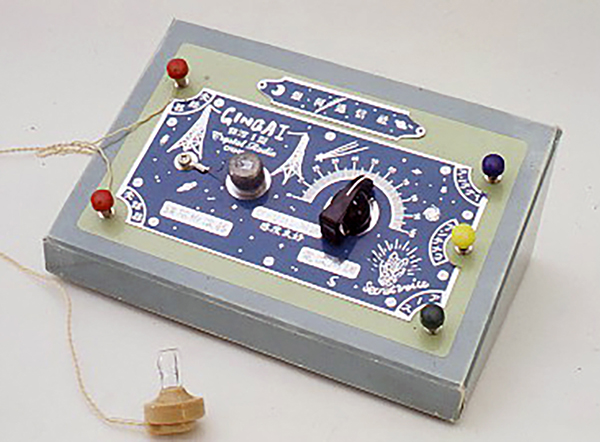

完成です。

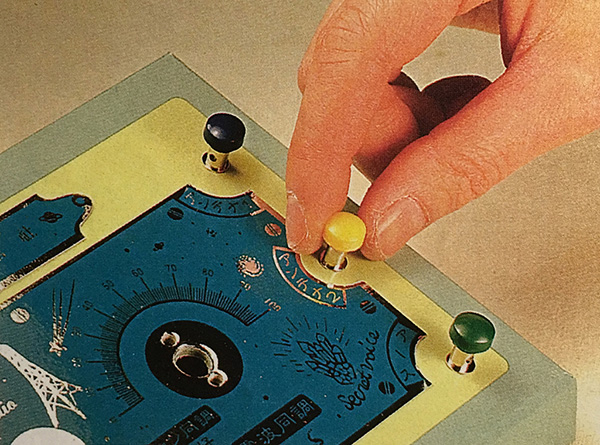

イヤフォンをつけ、アースとアンテナ(アンテナ1とアンテナ2)は感度の良い方を選んでください。鉱石の感度の良いところを探しながら、またバリコンで多少局の分離もできます。色々楽しんで作り、そしてまた本当の鉱物結晶から音が聴こえてくるような不思議な感覚を楽しんでください。
アンテナとアースについては下記リンクを参考。
17、

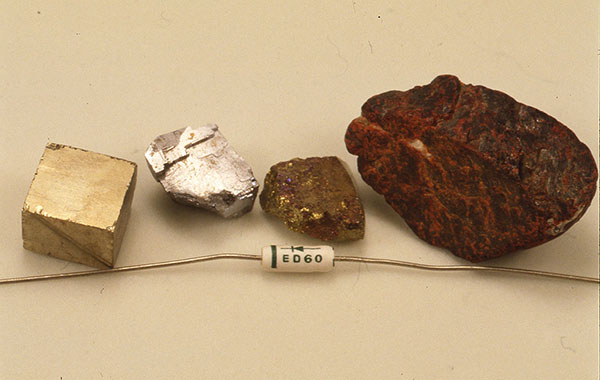

これらは鉱石ラジオに使用される天然鉱物です。左から黄鉄鋼、方鉛鉱、黄銅鉱、紅亜鉛鉱。
ぼくは、自著の「ぼくらの鉱石ラジオ」の中で紅亜鉛鉱が一番感度が良いと説明していますが、とてもバラツキがあって実は一概に言えません。全体的に方鉛鉱が無難だと思います。しかし、このキット中のような感度の良い石ばかりではないと思います。下にあるゲルマニュームダイオードで、昔風の感じのものを選んでいます。実際のキットについているものとは異なりますが、鉱石と針の部分につければ、ゲルマラジオに早変わりです。
